Компар СТ

Силиконовый слепочный материал

Компар-СТ (ТУ 2243-015-00482134-2001, ГОСТ 8.677-2009)

Методика выполнения измерений МИ 2839-2003
Методика выполнения измерений МИ-2840-2003

Компар-СТпредназначен для получения слепков с поверхности металлических, стеклянных и других совместимых с ним деталей с целью последующего метрологического контроля по полученному слепку геометрических параметров деталей, параметров шероховатости в местах доступ к которым, а также съем слепка в которых затруднен.

Контроль геометрических величин изделий в точной металлообработке, машиностроении, авиации, изготовлении технологической оснастки, а также в процессе эксплуатации и ремонта машин и механизмов.

Упругие свойства этого материала позволяют вынимать слепок, деформируя его, после чего исходная форма слепка восстанавливается. Кроме этого, отвержденный материал легко режется, что позволяет проводить экспресс-измерение без каких-либо приспособлений для базирования слепка на измерительном микроскопе. Слепок режется перпендикулярно плоскости измерения так, чтобы получилась пластина толщиной менее 1 мм. Пластина устанавливается на предметный стол измерительного прибора, и измеряются требуемые параметры. При базировании на измерительном приборе следует учитывать упругие свойства материала.

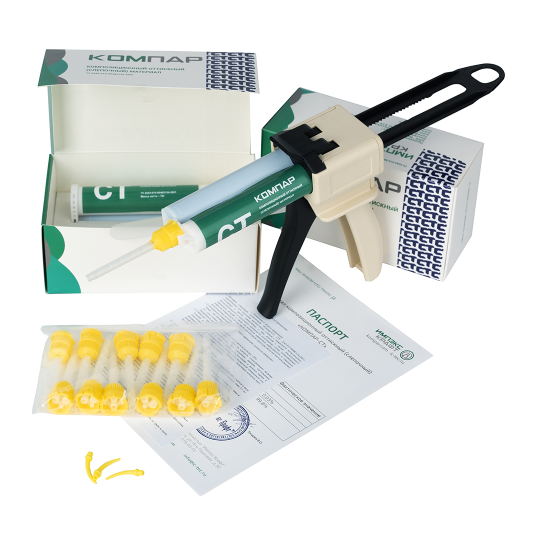

Комплектация:
Картридж с материалом (70 г) – 2 шт.
Смешивающие наконечники – 12 шт.
Инструкция по применению – 1 шт.
Паспорт – 1 шт.

Особенности:

Погрешность измерений геометрических параметров слепков не превышает:
• 8 мкм – для линейных величин;
• 10 угловых минут – для угловых величин.
• Погрешность измерения параметров шероховатости не более - 20%.
Компар-СТ относится к композиционным материалам химического отверждения и выпускается в виде двух паст (катализатора - акселераторная паста А и основной – перекисная паста Б) разного цвета, отверждающихся после их смешения в соотношении 1:1 по объему.
Отверждение смеси паст происходит без выделения тепла.
Материал в жидком и твердом состоянии не оказывает химического воздействия на металлы.
Твердость по Шор А – не менее 45 единиц.
Время формования не менее 60 с.
Время отверждения 2-16 мин.
Объемная усадка не более 0,03%
Восстановление формы после деформации 99,8%

Использование слепков
Для измерения параметров слепков рекомендуем использовать видеоизмерительные микроскопы и машины Micro-Vu Corp., а также микроконтурографами-профилометрами Mitaka.

Не токсично
Все компоненты паст серии Компар не оказывают местного раздражающего действия, не токсичны.

При попадании паст или их смеси на кожу удалить попавшую массу любым способом, затем промыть участок кожи водой с мылом и вытереть полотенцем или сухой ветошью.

Инструкция в формате PDF
